Измеритель АЧХ NWT-7

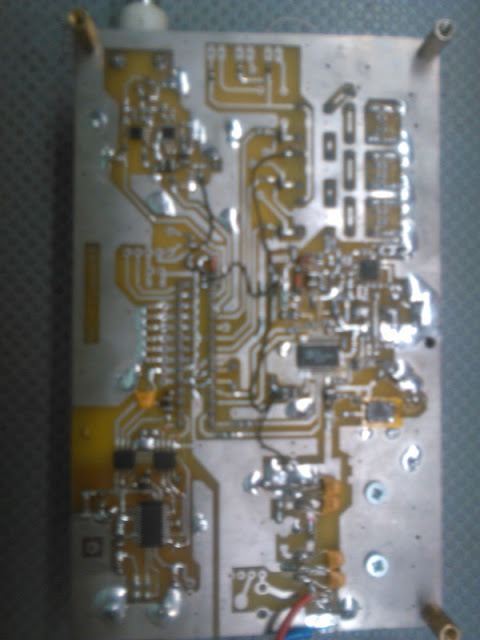

Измеритель АЧХ NWT-7 remix from UB3TAF моя сборка. Получился очень хороший приборчик, пожалуй второй по важности после осциллографа в лаборатории радиолюбителя.
Усилитель мощности трансивера на IRF510
Нужен был усилитель мощности для трансивера на 10 Ватт. Попробовал собрать по схеме широко известного трансивера "Дружба" Но на IRF510 в качестве выходных транзисторов. Была у них такая модификация выпускаемых усилителей Спаял платку : Результат просто отвратительный. У этих тразисторов видно очень крутая можно сказать практически вертикальная вольт-амперная характеристика на которой найти рабочую точку крайне не просто. Устанавливая ток покоя я сжек просто ведро этих транзисторов.Либо мощности не было нужной либо сразу вшик и все. Некоторые работали да и с искажениями. Нет ну если рабоать в пол мощности ваттах на 3-5 то еще более менее, далее идут вот такие вот некрасивые искажения.Меня все это дело не устроило.В результате крайне не рекомендую использовать IRF в качестве выходных транзисторов для высокочастотных усилителей.
